Пленкоэлектрокартон ПЭК

Двухслойный электроизоляционный материал из ПЭТ пленки (полимерное изделие) и электрокартона — синтофлекс 41. ПЭТ элемент наклеивается при помощи полиэфирных смол с одной или обеих сторон картона. В первом случае получают пленкоэлектрокартон марки ПЭК I, а во втором — электроизоляционный материал марки ПЭК II. Толщина синтофлекса зависит от марки и варьирует в пределах от 0.17-0.19 до 0.37-0.45 мм. Основная характеристика изоляционного изделия — ресурс 20 000 рабочих часов.

Физико-технические особенности

При производстве ПЭК 41 может быть погрешность толщины ± 0.02-0.03 мм. Прочие технические характеристики электроизоляционного картона:

• класс Е устойчивости к нагреву — выдерживает температуру +120⁰С;
• напряжение (пробивное) — 7.0-12.0 кВ;
• плотность (поверхность) — 217 до 480 г/м²;
• отсутствие гигроскопичности — изделия не адсорбируют влагу;
• разрушающая пленку нагрузка в условиях натяжения:

1. 135 до 340 Н/см — продольное направление растяжения;
2. 80 до 260 Н/см — поперечное направление растяжения;

• удлинение:

1. 2% — продольное направление растяжения;
2. 3% — поперечное направление растяжения;

• устойчивость к надрыву — не меньше 145 Н.

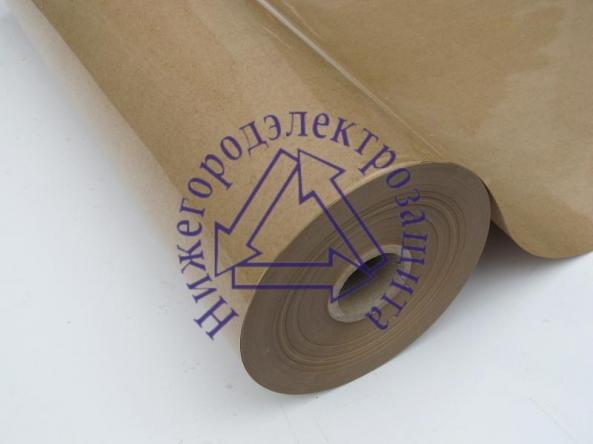

Электроизоляционный материал обладает повышенными характеристиками устойчивости к многократному изгибу. Изделия на основе электрокартона и полиэфирной пленки наделены хорошей гибкостью, но не растяжимостью. Слоистый материал нетоксичен, выпускается в рулонах различной ширины и метража, а также в листах.

Сфера эксплуатации материала

Синтофлекс 41, или пленкоэлектрокартон незаменим при пазовой изоляции. При постановке крышки-клина маломощных электрических агрегатов. В низковольтном оборудовании используется для межслойной электроизоляции. Материал также подходит для изолирования статоров электрических двигателей.
